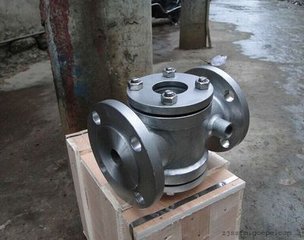

夾套保溫視鏡

【簡單介紹】

夾套保溫視鏡就是在常規的直通視鏡外面再加一層蒸汽夾套層,在夾套層里通過高溫的水蒸氣,來保證保溫視鏡的有足夠的溫度,防止里面的介質結晶,而影響使用與壽命.

【詳細說明】

夾套保溫視鏡簡介：本閥是工業管道裝置上主要附件之一，在石油、化工、食品等工業生產裝置的管道中，本產品能隨時觀察管道中液體、氣體、蒸汽介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。本產品用于排液或受槽前的回流,冷卻水等液體管路上以觀察液體流動情況。安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，本產品在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。保溫夾套視鏡適用在低溫的化工等管道上面,防止液體因為低溫而結晶,沾在視窗鏡片上影響觀察的直觀性與準確性.

夾套保溫視鏡的結構樣式與工作原理：管道內液體因低溫結晶,不僅是影響視鏡的觀察,同時因為結晶后的體積漲大了許多,就很容易是玻璃視窗受損,大大的影響使用壽命.保溫視鏡就是在常規的直通視鏡外面再加一層蒸汽夾套層,在夾套層里通過高溫的水蒸氣,來保證保溫視鏡的有足夠的溫度,防止里面的介質結晶,而影響使用與壽命.

夾套保溫視鏡主要技術參數:

主體材質：碳鋼,不銹鋼304、321、316、316L。

視窗材質： 鋼化硼硅玻璃 石英玻璃

螺帽螺栓： 20# 304 304L 316 316L

密封墊片 ：丁晴橡膠墊片 聚四氟乙烯墊片 金屬墊片 石墨墊片

密封面： 突面(RF) 平面 (FF) 凹凸面(MFM) 榫槽面(TG)

法蘭標準： HG GB HGJ JB ANSI JIS DIN BS NF

制造檢測標準 ：HGJ501-502-86

工作溫度 碳鋼： -30℃ ~ +350℃ 不銹鋼: -80℃ ~ +480℃

玻璃耐溫 鋼化硼硅玻璃：≤180℃,石英玻璃 :1000℃

玻璃耐壓 鋼化硼硅玻璃片：≤3.0MPa 石英玻璃片:≤10.0MPa

鋼化硼硅玻璃筒：<1.0MPa 石英玻璃筒:<1.6MPa

允許急變溫度 <60℃

外表 碳鋼: 防腐油漆 不銹鋼: 酸洗處理或防腐油漆

夾套保溫視鏡結構特點:

1、采用J44W-220R DN15高壓截止閥形式,錐面密封,聚四氟乙烯填料密封。

2、閥蓋與閥體有螺栓連接,拆裝方便。

 3、閥瓣與閥桿為整體結構,閥體內腔介質流道通暢,防止假液位。

4、整體式閥體,雙閥桿結構,外型布局合理。

5、閥體可通保溫蒸汽,作為介質保溫,防止液體結晶。

6、閥體與塔類容器焊接,提高閥體溫度,二次防止液體結晶。

夾套保溫視鏡安裝事項:
1、改進視鏡墊片的材質。使用具有耐腐蝕,耐老化,耐高溫的四氟板,安裝時,應對密封面及墊片進行外觀檢查,不得有徑向溝槽和劃痕等缺陷,密封墊片應安裝平整,位置準確,不得有偏斜或中心偏移,且接觸良好,達到使用要求。

2、加強對生產工藝指標的管理。嚴格控制預蒸餾塔出氣溫度在120℃,壓力1.765MPa,一吸塔出氣溫度≤46℃,壓力1.765MPa,防止超溫超壓。

夾套保溫視鏡訂貨需知：

1.仔細核對使用參數資料,確保訂的視鏡能滿足管道的最大使用要求。

2.仔細核對連接標準.任何連接方式都有標準可查,以防視鏡在安裝的工地上無法安裝的情況出現。
