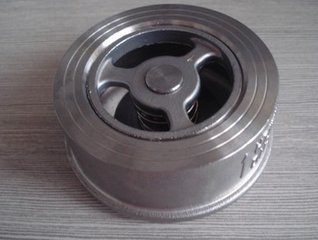

H71不銹鋼對夾式止回閥（下拉尺寸實物圖） 重型尺寸
一、產品及用途及特點
H71單瓣升降式對夾止回閥采用短型結構設計，相比傳統的止回閥，該系列閥門具有無外漏、水平安裝，密封性能好、線性震動小、壓降小和零座圈磨損優勢，特別是水平安裝時閥門開閥壓力小。
二、產品技術參數：
公稱通徑：DN（MM）15-200
公稱壓力：PN（MPA）：1.6，2.5，4.0
閥體材質：304，316，316L
三、主要零件材料：
型號
閥體
閥瓣
閥軸
彈簧
H71W-16C
碳鋼
四、適用介質及溫度：
適用介質：水，蒸汽，油品等
適用溫度：-29℃-425℃
五、執行標準
設計和制造標準：GB12235規定
閥門壓力溫度標準：GB9131
連接法蘭標準：GB91133
結構長度標準：JB/T8937
檢驗和驗收標準：JB/T9092
六、優點：
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝。
